同時使用電荷泵和電感器的一些發光二極管驅動器將從單核和雙鎳氫電池(鎳-金屬氫化物)電池提取的有效的電壓從1.2V提高到2.4v,也可以達到白色LED的需求的3.6v。然而,如max1595這樣的大部分這些線路,要求最低輸入電壓約為2.5v來正常運作。該工程max1595的輸入電壓2.4v并不能保證有足夠的輸出,直到輸入電壓達到約3v才可以。此外,由于電池電壓降低到閾值水平,輸出變得不穩定。圖1的電路用觸發器在一個感應器里生成通量,這個感應器隨后在共同的推進配置下裝載電容器。美國專利4,068,149在申請經營安全白熾燈燈泡的閃光的情況下描述了觸發器的運行(參考1 )。

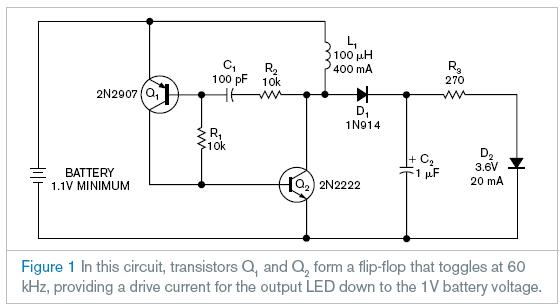

在圖1里,R1提供了一條起動電流通過Q1和Q2的發射極-基極結的路徑。Q2從而開啟,并在這樣做時打開Q1,迅速迫使兩個晶體管進入飽和狀態。不過,C1通過R2加壓到Q1的基極-發射極電壓降的電池電壓負極和Q2的飽和集電極-發射極,最終導致Q2的關閉同樣的也一起關閉了Q2。C1隨后通過r1和r2放電并且正向偏置q2的基極-集電極結。R2 C1的時間常數決定了接通時間,而(R1+R2)(C2)決定關閉時間。當Q2關閉并且提供了對于電源d2充分的提供了一個恒定電壓的時候,C2對于一個通過了L1的電流充當了電容輸入過濾器的角色。輸出電壓和電池電壓成正比。
運用圖1的元件值和l1 coilcraft mss7341 - 104mlb ,運行頻率大約為60kHz。用從2個鎳氫電池獲得的2.36v的電池電壓,通過LED的電流大約為20MA.同時測試驅動兩個LED,每個都有自己的限流電阻 R3,在這個電池電壓的電路的能量轉化效率約為80%。用略多于1v的電池電壓繼續運作,傳輸過去的電流減小了但是仍然可以提供可用的照明。
英文出處:http://www.edn.com/article/CA6470830.html?spacedesc=designideas&industryid=44217。
|
